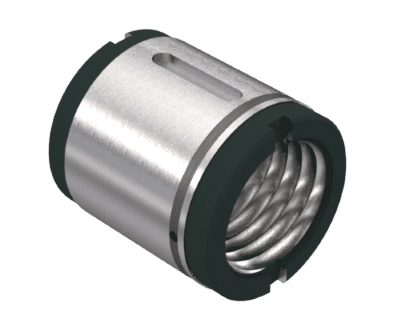

Kugelgewindezylindermutter KGM-D Form E und S: NEFF Kugelgewindezylindermuttern sind bedingt durch die kompakte Bauform und die integrierte Passfedernut besonders geeignet für den Einsatz in Gehäusebohrungen. Besonders kompakt baut die Baureihe KGM-N nach NEFF Norm.
| Name | Gewicht | Spindel Durchmesser |
Spindel Steigung |
Form | Bohrbild | Dynamische Tragzahl |
Preis € | CAD Modell | ||
|---|---|---|---|---|---|---|---|---|---|---|
| KGM-D-1605-RH-EE | 0.1500 | 16 | 5 | E | 9,3 | 132.80 | CAD Modell | Details | ||
| KGM-D-1610-RH-EE | 0.2000 | 16 | 10 | E | 15,4 | 132.80 | CAD Modell | Details | ||
| KGM-D-1616-RH-EE | 0.4000 | 16 | 16 | E | 10 | 180.88 | CAD Modell | Details | ||
| KGM-D-2005-LH-EE | 0.0000 | 20 | 5 | E | 10,5 | 204.92 | CAD Modell | Details | ||
| KGM-D-2005-RH-EE | 0.1500 | 20 | 5 | E | 10,5 | 162.56 | CAD Modell | Details | ||
| KGM-D-2505-RH-EE | 0.5000 | 25 | 5 | E | 12,3 | 168.29 | CAD Modell | Details | ||
| KGM-D-2510-RH-EE | 0.3000 | 25 | 10 | S | 13,2 | 168.29 | CAD Modell | Details | ||
| KGM-D-2520-RH-EE | 0.0000 | 25 | 20 | S | 13,0 | 277.04 | CAD Modell | Details | ||
| KGM-D-2525-RH-EE | 0.2000 | 25 | 25 | S | 13,0 | 216.37 | CAD Modell | Details | ||
| KGM-D-2550-RH-EE | 0.3000 | 25 | 50 | S | 15,4 | 330.85 | CAD Modell | Details | ||
| KGM-D-3205-LH-EE | 0.3000 | 32 | 5 | E | 21,5 | 240.41 | CAD Modell | Details | ||
| KGM-D-3205-RH-EE | 0.3000 | 32 | 5 | S | 21,5 | 192.33 | CAD Modell | Details | ||
| KGM-D-4005-RH-EE | 0.0000 | 40 | 5 | E | 23,8 | 204.92 | CAD Modell | Details | ||
| KGM-D-4010-RH-EE | 0.9000 | 40 | 10 | E | 38,0 | 301.08 | CAD Modell | Details | ||
| KGM-D-4020-RH-EE | 0.0000 | 40 | 20 | E | 33,3 | 306.81 | CAD Modell | Details | ||
| KGM-D-4040-RH-EE | 0.8000 | 40 | 40 | S | 35,0 | 306.81 | CAD Modell | Details | ||
| KGM-D-5010-RH-EE | 1.2000 | 50 | 10 | E | 68,7 | 373.20 | CAD Modell | Details | ||
| KGM-D-6310-RH-EE | 1.4000 | 63 | 10 | E | 76 | 384.65 | CAD Modell | Details |
